压力控制阀类型、符号、工作原理及应用

液压阀通过改变阀芯的位置来调节、控制、导向液压系统中的压力油，可以实现液压油的流量控制、方向控制和压力控制。

另外液压阀的控制方式有：手动、电控、液控。

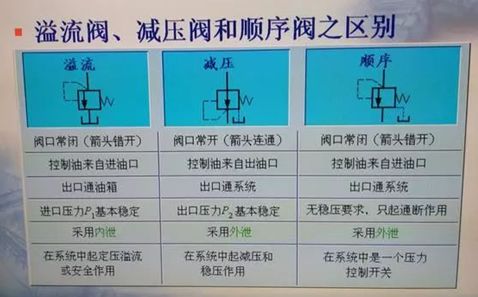

今天我们一起聊聊压力控制阀，压力控制阀包括溢流阀阀、减压阀和控制阀，压力控制阀在系统中起调压、定压作用，它是利用控制油同弹簧相平衡的原理工作的，其工作状态直接受控制压力的影响，其状态是变化的。

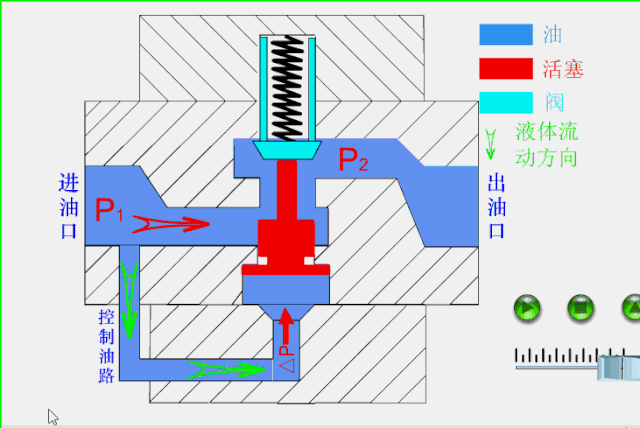

(1)    减压阀。又称调压阀、定值器（精密减压阀）等，起减压、稳压作用；

一般情况下，液压泵的工作压力依据系统各执行元件中需要压力最高的那个执行元件的压力来选择，这样，由于其他执行元件的工作压力都比液压泵的供油压力低，则可以在各个分支油路上串联一个减压阀，通过调节减压阀使各执行元件获得合适的工作压力。

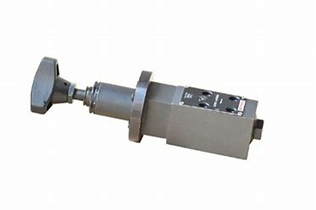

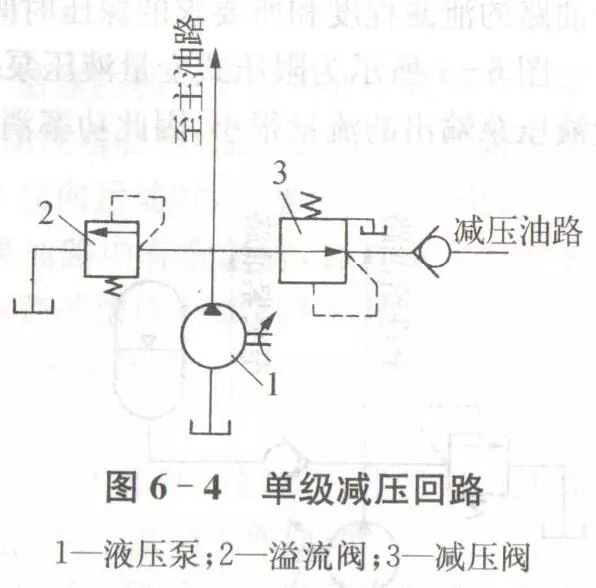

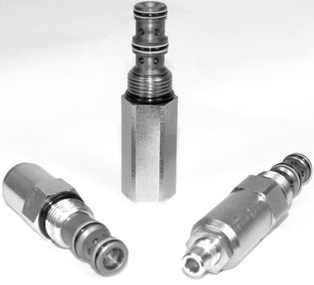

下图为插装式减压阀和减压阀在实际液压油路中的应用。

(2)    溢流阀。又称安全阀、限压切断阀等，起限压安全保护作用；

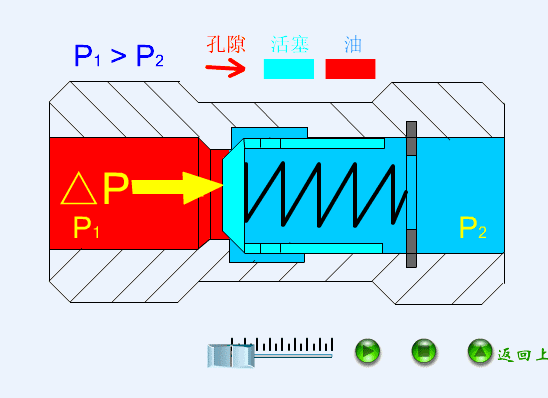

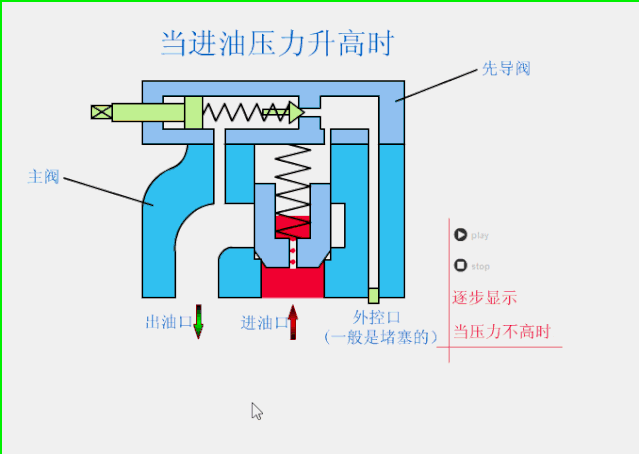

溢流阀是通过阀口对液压系统相应液体进行溢流，调定系统的工作压力或者限定其最大工作压力，防止系统工作压力过载。对溢流阀的主要要求是静态、动态特性好。静态特性是指压力——流量特性好。动态特性是指突然加外界干扰后，工作稳定、压力超调量小、溢流响应快。

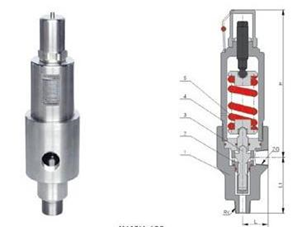

下图为溢流阀在简单液压油路中的应用和实物溢流阀。

(3)    顺序阀、平衡阀。根据气路压力不同进行某种控制。

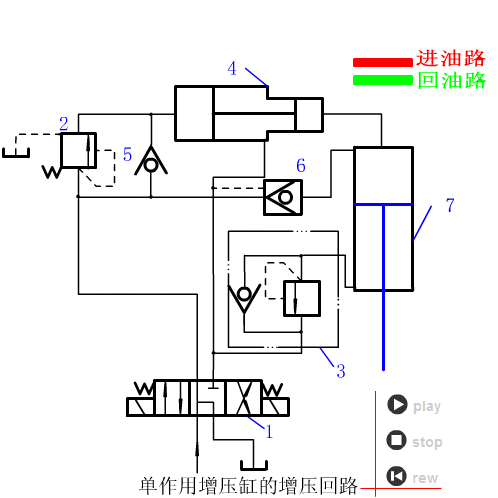

顺序阀就是把不同或相同的压力作为控制信号，自动接通或者切断某一油路，控制执行元件按照一定顺序进行动作的压力阀。
